Узел водоподготовки ИТП УВ-001

Для чего нужен узел водоподготовки ИТП УВ-001?

Индивидуальный тепловой пункт узла водоподготовки ИТП УВ-001 предназначен для подготовки воды, используемой в качестве теплоносителя в системах отопления. Выпускается на базе автоматической установки умягчения «Аквафлоу SR 12,5-F79M».

Пункт химводоподготовки обеспечивает:

• очистку и умягчение воды;
• снижение уровня солей жесткости и взвешенных веществ;
• защиту оборудования от накипи и коррозии;
• стабильную работу теплообменников и трубопроводов;
• минимизацию износа ресурса инженерных систем.

Установка поставляется в собранном виде, с возможностью настройки под индивидуальные параметры объекта. Конструкция компактна, легко интегрируется в существующие системы теплоснабжения, не требует сложного обслуживания.

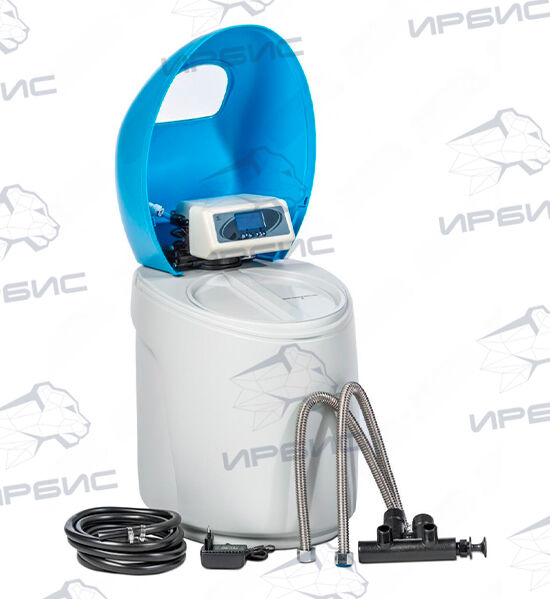

«Аквафлоу SR 12,5-F79M»: принцип работы и особенности

Автоматическая установка умягчения «Аквафлоу SR 12,5-F79M» относится к так называемому «кабинетному» типу. Она предназначена для удаления из воды солей жесткости кальция и магния. Подходит для бытовых объектов, загородных домов, офисов, а также химводоочистки водогрейных котлов. Регенерация фильтра производится по счетчику воды (по прошествии заданного объема) или по времени. Такая регенерация позволяет предотвратить проскок солей жесткости.

Очистка воды осуществляется в несколько этапов:

• Фильтрация (прохождение воды через ионообменную смолу) — происходит умягчение воды, в результате чего ионы кальция и магния включаются в структуру смолы, вытесняя из нее катионы натрия. Содержание солей жесткости в воде значительно снижается.
• Обратная промывка — слой фильтрующего материала промывается, вследствие чего он разрыхляется. Задержанные загрязнения и взвешенные вещества вымываются в канализацию.
• Регенерация — происходит пропуск реагента (раствора соли NaCl) через всасывающую линию. Далее раствор, проходя через ионообменную смолу, восстанавливает ионообменную способность катионита. Отработанный раствор сбрасывается в канализацию.
• Медленная промывка — поток исходной воды медленно поступает сверху вниз, но без солевого раствора. При этом происходит постепенное медленное вытеснение из фильтра остатков солевого раствора в канализацию.
• Прямая промывка — осуществляется окончательная отмывка фильтрующего материала от остатков регенерационного раствора подачей исходной воды с бọльшей скоростью.
• Заполнение солевого бака — в бак-солерастворитель поступает вода для приготовления насыщенного солевого раствора, необходимого для осуществления дальнейшей регенерации.

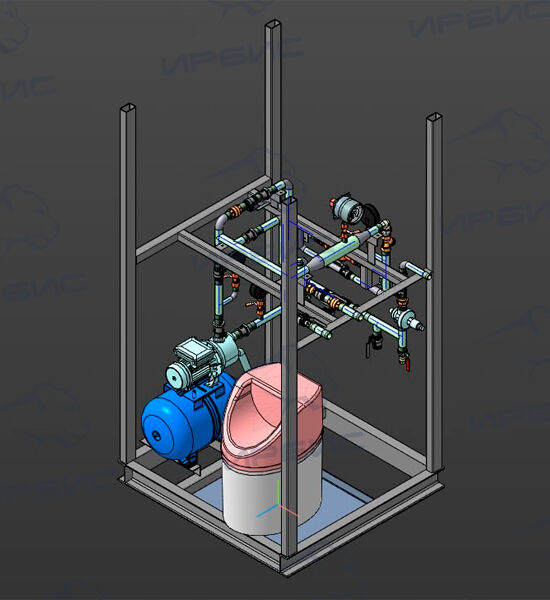

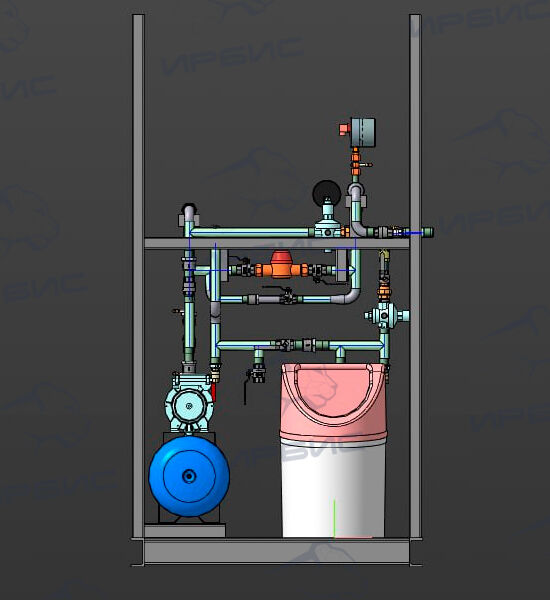

Комплект поставки узла водоподготовки ИТП УВ-001

• Автоматическая установка умягчения «Аквафлоу SR 12,5-F79M» — 1 шт.
• Насосная станция «Джилекс Джамбо 70/50 П-24» — 1 шт.
• Счетчик воды ОСВУ-25 — 1 шт.
• Редуктор давления Ду15 — 1 шт.
• Редуктор давления Ду25 — 1 шт.
• Манометр ДМ 02-100 — 3 шт.
• Клапаны, краны, муфты, отводы, переходники, сгоны, хомуты.
